Sistema 360 AVM
Created with Pixso.

T3 360 AVM Sistema CVBS Entrada de cámara AHD Y CVBS Salida HDMI Diseño compatible con NTSC PAL

T3 360 AVM Sistema CVBS Entrada de cámara AHD Y CVBS Salida HDMI Diseño compatible con NTSC PAL

Nombre De La Marca: Customized
Cuota De Producción: 300
Precio: Negotiatable
Condiciones De Pago: T/T, L/C
Capacidad De Suministro: 100000 piezas/mes
Información detallada
Certificación:
E-Mark, CE, FCC, RoHS
Entrada de la cámara:
CVBS/AHD
Salida de señal:
Se aplican las reglas siguientes:
Rango de tempt. de trabajo:
-40°C ~ 85°C -40°F ~ 185°F
Estándar de salida de señal:
NTSC/PAL
Mostrar:
Vista alrededor 2D/3D
Características del ADAS:
Asistencia de estacionamiento, advertencia de distancia por radar ultrasónico, función de DVR, detec
Nivel de resistencia al agua y al polvo:
IP69K
Solicitud:
Automotor
Detalles de empaquetado:
Embalaje de exportación regular, personalizado
Capacidad de la fuente:
100000 piezas/mes
Resaltar:

T3 360 Sistema AVM

,

Sistema AVM CVBS 360

,

AHD Cvbs AHD cámara

Descripción de producto
Visión general

La solución T3 360AVM de CandidTech admite la entrada de señales de cámaras CVBS y cámaras AHD en formato NTSC/PAL y emite señales de video CVBS, VGA y HDMI, lo que garantiza una integración perfecta con los sistemas de visualización de infoentretenimiento específicos del automóvil.

Además, esta solución ofrece potentes funciones como el recorte del FOV (Campo de Visión) y la capacidad de superponer líneas de trayectoria y otra información relevante.

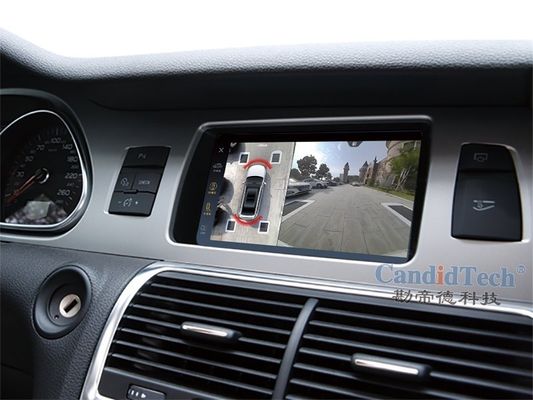

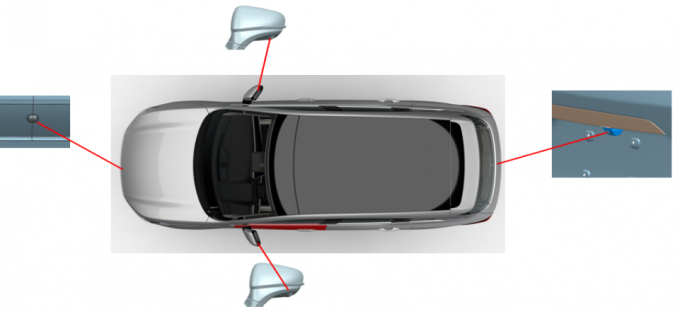

El sistema ECU envía los datos de imagen mejorados al extremo de visualización del automóvil, presentando un efecto visual claro e intuitivo. Con nuestra tecnología de unión de imágenes sin fisuras, puede generar una vista de pájaro de 360 grados del vehículo, brindando a los conductores una vista completa de los alrededores del vehículo, lo que mejora significativamente la seguridad y la comodidad de la conducción.

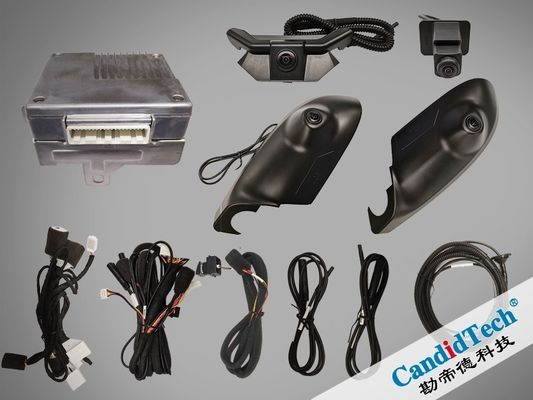

 360 AVM System


La propuesta del sistema T3 360 AVM de CandidTech ha logrado la producción en masa en proyectos como Alphard y Vellfire en Hong Kong y Malasia, así como Subaru y Sylphy en Singapur.

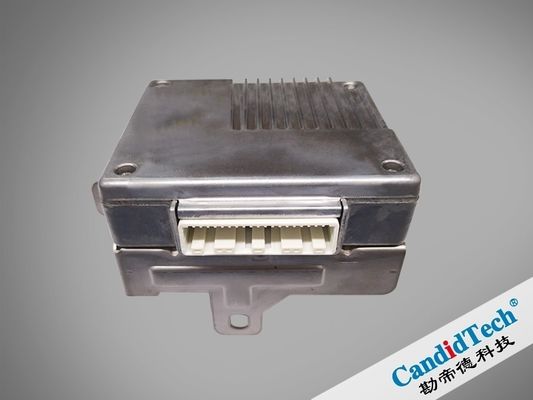

ESPECIFICACIONES - ECU

Voltaje de operación

9~32VDC
Corriente de operación <1A @ 13.5VDC
Corriente en reposo <1mA
Consumo de energía <15W
Tiempo de arranque en frío <4S
Temperatura de operación -40°C ~ 70°C
Temperatura de almacenamiento -40°C ~ 85°C
Formato de video de salida NTSC / PAL
Señal de video de salida CVBS / HDMI / VGA
Retraso de conmutación de video <50ms
Velocidad de fotogramas de salida 30 fps
Retraso entre imágenes <100ms (menos de 3 fotogramas)

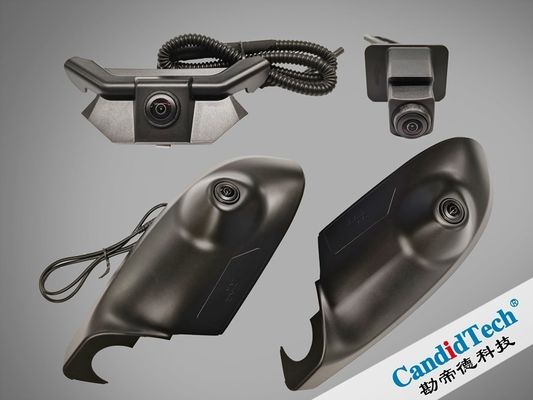

ESPECIFICACIONES - CÁMARAS

Sensor de imagen

ASX340 (1/4" 4:3 IT CMOS)
Voltaje de operación 4.5V~5.5V
Corriente de operación <100mA
Temperatura de operación -40°C ~ 85°C
Temperatura de almacenamiento -40°C ~ 85°C
Humedad de operación 90±5 %RH
Nivel de impermeabilidad (con arnés de cableado) IP69
Píxeles activos 720(H) x 480(V)
FOV horizontal 192±4°
FOV vertical 142±4°
Formato de salida de video NTSC / PAL
Señal de cámara CVBS / AHD
Relación S/N >46dB
Rango dinámico 73.8dB
Balance de blancos automático (AWB) Sí
Control automático de ganancia (AGC) Sí
Control automático de exposición (AEC) Sí
Velocidad de fotogramas 30 fps
Tipo de obturador Obturador enrollable electrónico (ERS)
Iluminación mínima 1.0lux (50 IRE incluyendo configuración)
Tiempo de respuesta <1s (De imagen borrosa a imagen clara)
Resolución de imagen Horizontal≥300 líneas; Vertical≥300 líneas
Precisión del eje óptico ±2°

¿Cuáles son las principales ventajas de CandidTech para desarrollar el sistema 360 AVM? 1. Tecnología avanzada de fusión de sensores

Como proveedor Tier1/Tier2 con 10 años de experiencia en piezas OEM/ODM de 360 grados para automóviles, hemos dominado la tecnología avanzada de fusión de sensores. Admitimos la integración de múltiples cámaras de alta resolución, sensores ultrasónicos y, a veces, incluso sensores de radar.

2. Procesamiento de imágenes de alto rendimiento

Nuestros algoritmos de procesamiento de imágenes de alto rendimiento desarrollados internamente son una ventaja clave. Estos algoritmos pueden procesar rápidamente la gran cantidad de datos de imágenes capturados por las cámaras. Mejoran la calidad de la imagen, corrigen la distorsión de la lente y realizan la unión en tiempo real de múltiples vistas de cámara para crear una vista de pájaro perfecta de 360 grados. Esto garantiza que el conductor pueda ver claramente todos los obstáculos y peligros potenciales alrededor del vehículo, incluso en condiciones de iluminación complejas.

3. Soluciones de software personalizadas

Ofrecemos soluciones de software altamente personalizadas adaptadas a las necesidades específicas de diferentes fabricantes de automóviles. Nuestro software se puede integrar con el sistema de infoentretenimiento existente del vehículo, los sistemas de asistencia al conductor y la ECU. Esto permite una operación y control sin fisuras del sistema de vista envolvente de 360 grados.

4. Conectividad confiable y transmisión de datos

Garantizamos una conectividad confiable y una transmisión de datos de alta velocidad. Utilizando protocolos de comunicación avanzados como GMSL (Gigabit Multimedia Serial Link), podemos transferir grandes cantidades de datos de imágenes de las cámaras a la unidad de procesamiento central en tiempo real sin pérdida de señal ni retraso. Esto es crucial para el funcionamiento sin problemas del sistema, especialmente cuando se trata de aplicaciones en tiempo real como la guía de estacionamiento dinámico.

5. Excelente adaptabilidad ambiental

Nuestros productos están diseñados para tener una excelente adaptabilidad ambiental. Pueden soportar una amplia gama de temperaturas, desde condiciones extremadamente frías hasta muy calientes. Con altos niveles de clasificación a prueba de agua y polvo (IP67 o superior), nuestras cámaras y sensores pueden funcionar normalmente en diversas condiciones climáticas y de carretera adversas. Esto garantiza la confiabilidad y estabilidad a largo plazo del sistema de vista envolvente de 360 grados, que es muy valorado por los fabricantes de automóviles.

Para obtener más información sobre las características y funciones innovadoras del sistema de vista envolvente 360 de Candid, visite [https://www.candidelectronics.com/around-view-monitor-system-solution-avm_nc7].

Nuestras líneas de productos actuales cubren cámaras para vehículos para diferentes aplicaciones: incluyendovista trasera, vista frontal, vista lateral y vista envolvente, cámaras de salpicadero, sistemas de monitorización envolvente, productos ADAS, CMS (Sistema de monitorización de cámara), OMS (Sistema de monitorización de ocupantes), DMS (Sistema de monitorización del conductor), y similares. Por favor, envíe un correo electrónico a: sales2@candidelectronics.com para más detalles.
